LCD Pinlerinin Anlamı

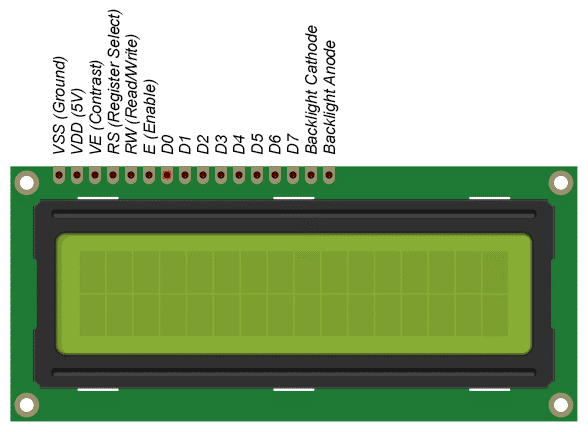

Bu yazı, size LCD Pinlerinin Anlamını gösterecektir.
—
| Sıra | Kısa Adı | Açıklaması |
|---|---|---|
| 1 | VSS Girişi | GND girişidir. Negatif gerilim bağlanır. |
| 2 | VDD(5V) Girişi | 5 volt pozitif gerilim bağlanır. |
| 3 | VE Girişi | Ekrandaki yazının netliğini ayarlamak için kullanılan voltaj girişidir. |
| 4 | RS(Register Select) | LCD ekranın ne yapacağını, register da bir değer olup olmadığını kontrol eder. |
| 5 | R/W(Read/Write) | Pinlerin modlarını okuma veya yazma olarak değiştirmek için kullanılır |
| 6 | E (Enable) | Pinleri okuma modunda aktif hale getirir |
| 7 - 14 | D0 – D7 | Bit olarak aldığı değerleri okur. Buradan ekrana yazdırılacak yazılar bit olarak gönderilir. |
| 15 - 16 | Cathode - Anode | Sonda bulunan bu iki girişe + ve – olmak üzere voltaj uygulanır. Bu sayede LCD’nin arka plan ışığı yanar veya söner. |
